Введение
Если выбран неправильный технологический процесс, деталь будет забракована. Это происходит не обязательно из-за конструктивного недостатка, а скорее потому, что технологический процесс не соответствует проектным требованиям.
Вакуумное литье по выплавляемым моделям занимает уникальное положение. В нем используется восковая модель, которая встраивается в керамику, воск расплавляется, а затем металл заливается в вакуумных условиях. Полученная деталь отличается высокой прочностью, превосходной чистотой поверхности и жесткими допусками.
В данной статье будут рассмотрены два вопроса. Во-первых, будет проведено сравнение вакуумного литья по выплавляемым моделям с другими методами литья; во-вторых, будет проведено сравнение литья с другими процессами, не связанными с литьем. Цель состоит в том, чтобы предоставить четкую основу для выбора процесса.
Что Вакуумное литье по выплавляемым моделям?
На восковую модель наносится слой керамики. После затвердевания керамики воск расплавляется, образуя полость формы. В полость заливается расплавленный металл, и после затвердевания отливки слой керамики удаляется.
Этот процесс называется литьем по выплавляемым моделям. Если в процесс включена вакуумная камера, он называется вакуумным литьем по выплавляемым моделям. Металл плавится и заливается в вакууме или инертной атмосфере — без кислорода, азота и влаги — что обеспечивает чистоту отливки.
Этот процесс сочетает в себе две технологии. Литье по выплавляемым моделям обеспечивает точность размеров и качество поверхности, а вакуумная среда гарантирует металлургическую чистоту металла. Для реактивных материалов процесс неполн ни один из этих элементов.
Как работает вакуумное литье по выплавляемым моделям.
Процесс состоит из восьми этапов. Каждый из них должен быть выполнен правильно. Ошибка на раннем этапе портит заключительный этап.
Шаг 1 – Изготовление восковой модели
Впрыскивайте воск в прецизионную форму. После механической обработки форма соответствует размерным требованиям готовой детали. Восковая модель идеально воспроизводит каждую деталь, и именно здесь начинается точность размеров. Если восковая модель неточна, то и металлическая деталь будет неточной.
Шаг 2 – Сборка восковой ёлки
Несколько формовочных вставок соединены с центральной системой литников. Литники подают металл в каждую полость. Конструкция системы заливки контролирует поток и затвердевание металла. Восковая елка представляет собой кластерную структуру, состоящую из множества частей, которые можно заполнить за один цикл заливки.
Шаг 3 – Строительство керамической оболочки
Опустите восковую модель в керамическую суспензию, затем нанесите слой силикатной штукатурки. Дождитесь высыхания покрытия. Повторяйте этот процесс непрерывно, слой за слоем. Керамическая оболочка должна выдерживать высокие температуры и термический шок. Выбор материала оболочки зависит от сплава, из которого будет отливаться модель.

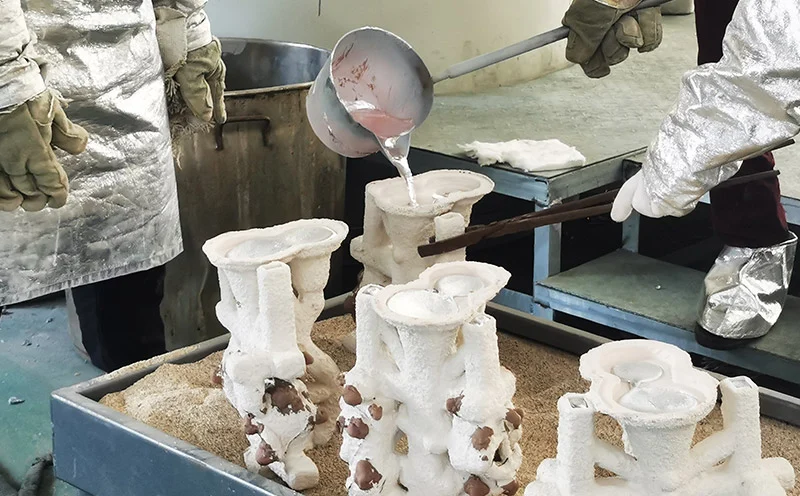

Шаг 4 – Удаление воска
Покрытая восковая модель помещается в паровой автоклав. Пар высокого давления расплавляет воск, заставляя его вытекать наружу. Керамическая оболочка остается, а внутренняя полость остается совершенно пустой. Это этап процесса «литья по выплавляемым моделям». Воск исчез, и оболочка готова.
Шаг 5 – Выстрел снаряда
Необожженное изделие загружается в печь. Высокая температура сжигает остатки воска и влаги. Керамика спекается, что увеличивает ее прочность. Необожженное изделие становится достаточно прочным, чтобы удерживать расплавленный металл.
Шаг 6 – Вакуумное плавление
Сплав плавится в вакуумной индукционной печи. Воздух отсутствует. Вакуум отводит газы из расплава. Состав сплава точно контролируется. Примеси поднимаются на поверхность, оставляя чистый металл. Этот этап имеет решающее значение для реакционноспособных и высокотемпературных сплавов.
Шаг 7 – Вакуумная заливка
Расплавленный металл заливается в керамическую оболочку. Процесс заливки происходит внутри вакуумной камеры. Среда остается инертной, что предотвращает окисление и проникновение газов. После заполнения полости металл затвердевает, и оболочка остается целой на протяжении всего процесса.
Шаг 8 – Нокаут и завершение атаки
Керамическая оболочка отламывается. Дерево распиливается. Отдельные детали разделяются. Для корректировки механических свойств может применяться термообработка. Чистовая обработка поверхности удаляет шероховатости. Механическая обработка приводит критически важные размеры в соответствие с допусками. Контроль качества проверяет каждую деталь.
Вакуумное литье по выплавляемым моделям представляет собой серию контролируемых производственных процессов. Каждый этап основывается на предыдущем. Пренебрежение контролем качества на любом этапе может привести к дефектам, которые невозможно исправить на последующих этапах. Именно этапы вакуумного процесса — а именно, плавка и заливка — отличают этот процесс от стандартного литья по выплавляемым моделям. Именно эти этапы позволяют использовать реактивные сплавы.
Вакуумное литье по выплавляемым моделям против других методов литья.
Выбор технологического процесса зависит от нескольких факторов: точности, качества поверхности, совместимости материалов, сложности детали, объема производства и ограничений по стоимости. Ни один процесс не является лучшим во всех отношениях.
Вакуумное литье по выплавляемым моделям против традиционного литья по выплавляемым моделям
Разница заключается в условиях. Вакуумное литье по выплавляемым моделям предполагает заливку в вакуумной среде, тогда как традиционное литье осуществляется на воздухе.
Ключевое различие между ними заключается в окислении. Традиционное литье приводит к окислению реакционноспособных сплавов, что влечет за собой более высокий процент дефектов и ухудшение механических свойств. Вакуумное литье по выплавляемым моделям, напротив, позволяет получать металлы с более высокой чистотой и превосходными характеристиками.
Подходящие сплавы: Вакуумное литье по выплавляемым моделям может использоваться для титана, никелевых суперсплавов и циркония; традиционное литье ограничено алюминиевыми, стальными и медными сплавами.
Типичные области применения: вакуум используется для лопаток турбин и имплантатов. Традиционный вакуум применяется для промышленных деталей и ювелирных изделий.
Вакуумное литье по выплавляемым моделям против литья в песчаные формы
Литье в песчаные формы осуществляется с использованием связанных между собой песчаных форм. Это быстрый и недорогой процесс, требующий низких затрат на изготовление форм.
Компромисс заключается в точности и качестве поверхности. В идеальных условиях литье в песчаные формы позволяет достичь допуска ±0.5 миллиметра. Поверхность при этом относительно шероховатая. Вакуумное литье по выплавляемым моделям позволяет достичь допуска ±0.1 миллиметра или лучше. Поверхность при этом гладкая.
Размер детали: Литье в песчаные формы подходит для крупных деталей, таких как блоки цилиндров и корпуса клапанов. Вакуумное литье по выплавляемым моделям, напротив, ограничено более мелкими компонентами.
Гибкость производства: Литье в песчаные формы отличается высокой адаптивностью и позволяет быстро вносить корректировки. Вакуумное литье по выплавляемым моделям требует создания восковой модели, что увеличивает сроки выполнения, но обеспечивает более высокую точность.
Вакуумное литье по выплавляемым моделям против литья под давлением
Литье под давлением — высокоскоростной процесс. Металл впрыскивается под давлением. Время цикла измеряется в секундах.
Проблема заключается в ограничениях, связанных с используемыми сплавами. Литье под давлением работает с алюминием, цинком и магнием. Оно не подходит для титановых или никелевых суперсплавов. Инвестиции в оснастку высоки. Механические свойства ниже из-за пористости.
Вакуумное литье по выплавляемым моделям — более медленный процесс, но он позволяет работать со сложными сплавами и получать более плотные детали с лучшей усталостной прочностью. Выбор зависит от объема производства и материала.
Вакуумное литье по выплавляемым моделям против литья в постоянные формы
Литье в постоянные формы предполагает использование многоразовых металлических форм. Этот метод обеспечивает превосходную повторяемость результатов, длительный срок службы форм и высокую эффективность производства.
Выбор сплавов ограничен. Реактивные металлы могут вызывать коррозию поверхности формы, приводя к ее разрушению. Вакуумное литье по выплавляемым моделям использует одноразовые керамические оболочки. Оно позволяет без проблем работать с реактивными сплавами.
Типичные области применения: литье в постоянные формы подходит для колесных дисков и головок цилиндров; вакуумное литье по выплавляемым моделям подходит для компонентов реактивных двигателей и медицинских имплантатов.
Вакуумное литье по выплавляемым моделям против центробежного литья
При центробежном литье форма вращается, используя центробежную силу для вдавливания металла в полость формы. Полученные детали обладают высокой плотностью и превосходной внутренней компактностью.
Применимые геометрические формы ограничены осесимметричными деталями, такими как трубки, кольца и цилиндры. Вакуумное литье по выплавляемым моделям, напротив, подходит для сложных асимметричных форм.
Основная область применения центробежного литья — длинные полые детали. Основная область применения вакуумного литья по выплавляемым моделям — прецизионные детали из активных сплавов. Они обслуживают разные рынки.
Вакуумное литье по выплавляемым моделям против литья по выплавляемым моделям.
В методе литья по выплавляемым моделям используются полистироловые модели. Эти модели покрываются песком и встраиваются в него. Расплавленный металл вызывает испарение пенопласта, заполняя полость формы.
Подготовка формы для литья по выплавляемым моделям проще. Нет необходимости изготавливать восковую модель или керамическую оболочку.
Сложность: Литье по выплавляемым моделям подходит для деталей средней сложности. Вакуумное литье по выплавляемым моделям подходит для деталей более высокой сложности и с более тонкой детализацией.
Качество поверхности: Вакуумное литье по выплавляемым моделям обеспечивает более гладкую поверхность. Стоимость: Для крупных деталей литье по выплавляемым моделям обходится дешевле. Эффективность производства: Для деталей простой формы литье по выплавляемым моделям быстрее. Хотя вакуумное литье по выплавляемым моделям медленнее, оно позволяет получать детали более высокого качества. При выборе необходимо учитывать компромисс между стоимостью и качеством.
Вакуумное литье по выплавляемым моделям против других производственных процессов.
Инженеры оценят методы ковки, механической обработки, аддитивного производства и литья под давлением металла, а также литья. Каждый процесс имеет свои преимущества и ограничения.
Вакуумное литье по выплавляемым моделям против ковки
Ковка — это процесс пластической деформации металла. Зернистая структура выравнивается с геометрией детали. Она обеспечивает высокую механическую прочность и превосходную усталостную стойкость.
Основная проблема заключается в геометрических ограничениях. Ковка не позволяет создавать сложные внутренние полости или глубокие фаски. Расход материала низок — значительное количество металла удаляется в процессе механической обработки.
Вакуумное литье по выплавляемым моделям позволяет получать детали сложной геометрии, близкие к окончательной форме. Оно обеспечивает высокую степень использования материала. Для сложных деталей оно более экономично. Для простых, высокопрочных деталей лучше подходит ковка; для сложных, высокопрочных деталей лучше подходит вакуумное литье по выплавляемым моделям.
Вакуумное литье по выплавляемым моделям против... Обработка CNC
Обработка начинается с заготовки. Материал удаляется путем резки. Точность зависит от возможностей станка с ЧПУ; обычно допуски составляют ±0.005 миллиметра.
Недостатком этого процесса являются потери материала. Стружка считается отходами, обработка сложных геометрических форм обходится дорого, а внутренние элементы трудно или даже невозможно обработать.
Вакуумное литье по выплавляемым моделям — это процесс, позволяющий получить детали, близкие по форме к готовой. Отходы материала минимальны. Сложные геометрические формы формируются в процессе литья, а не достигаются механической обработкой. При мелкосерийном производстве механическая обработка происходит быстрее. При крупносерийном производстве деталей сложной формы стоимость литья с последующей чистовой обработкой ниже.
Вакуумное литье по выплавляемым моделям против 3D-печати
Технология 3D-печати позволяет изготавливать детали путем послойного наложения, обеспечивая высокую степень свободы проектирования и возможность создания внутренних каналов и решетчатых структур.
Скорость производства относительно низкая — изготовление одной детали может занять несколько часов или даже дней. Поверхность имеет относительно шероховатую структуру. Механические свойства анизотропны — прочность изменяется в зависимости от направления. Требуется постобработка. Стоимость одной детали относительно высока.
При объемах производства, превышающих несколько изделий, вакуумное литье по выплавляемым моделям обеспечивает более высокую скорость, лучшее качество поверхности и изотропные механические свойства. Стоимость единицы продукции ниже при массовом производстве. Для производства единичных изделий преимущество имеет 3D-печать; для массового производства преимущество имеет вакуумное литье по выплавляемым моделям.
Вакуумное литье по выплавляемым моделям против... Литье металла под давлением
Литье металла под давлением использует в качестве исходного материала металлический порошок и связующее вещество. Получается пластик, отлитый под давлением. Связующее вещество удаляется. Затем деталь спекается.
Размеры деталей малы — менее 100 грамм. Точность высока. Для оправдания использования оснастки необходимы большие объемы производства. Выбор материалов ограничен определенными марками порошков.
Вакуумное литье по выплавляемым моделям позволяет изготавливать детали больших размеров. В нем используются кованые сплавы, а не порошки. Свойства материала эквивалентны свойствам кованого материала. Стоимость изготовления крупных деталей ниже. Метод MIM отлично подходит для небольших деталей, выпускаемых большими партиями. Вакуумное литье по выплавляемым моделям лучше подходит для более крупных деталей, выпускаемых небольшими партиями.
Как выбрать правильный производственный процесс
Выбор — это не гадание на кофейной гуще. Решение принимается на основе шести критериев: геометрия, материал, требования к производительности, объем, бюджет, сроки поставки, потребности в постобработке. Правильно расставьте приоритеты, и выбор процесса станет очевидным.
Руководство по принятию решений
| Требование | Рекомендуемый процесс |
| Литье с высочайшей точностью | Вакуумное литье по выплавляемым моделям |
| Самая низкая стоимость крупных деталей. | Пескоструйная обработка |
| Крупнейшее производство алюминия | Литье под давлением |
| Максимум силы | Ковка |
| Быстрый прототип | Обработка CNC |
| Чрезвычайно сложные внутренние структуры | Производство добавок |
Сотрудничайте с NOBLE для комплексных производственных решений.
В данной статье представлен подробный обзор процесса вакуумного литья по выплавляемым моделям. Однако большинство проектов выходят за рамки стадии литья и требуют сочетания различных процессов: механической обработки, обработки листового металла, сборки и обработки поверхности. Редко один процесс может охватить все эти этапы.
Компания NOBLE обеспечивает поддержку на протяжении всего жизненного цикла продукта. Высокоточная обработка на станках с ЧПУ соответствует строгим требованиям к допускам; для изготовления корпусов и кронштейнов используется обработка листового металла; прототипирование и мелкосерийное производство применяются для проверки конструкций; а массовое производство может гибко корректироваться в зависимости от объема выпускаемой продукции. Механическая сборка обеспечивает соединение компонентов. Вторичная обработка поверхности и контроль качества приводят к успешному завершению всего проекта.
От поддержки проектирования до готовой продукции
Наши услуги начинаются еще до начала производства. Анализ технологичности изготовления (DFM) помогает выявить проблемы на ранней стадии. Инженерные консультации оптимизируют конструкцию. Быстрое прототипирование подтверждает правильность концепций проектирования. Рекомендации по выбору материала гарантируют соответствие сплава требованиям конкретного применения.
Далее следует этап высокоточной обработки. Обработка поверхности обеспечивает защиту и улучшает внешний вид. Контроль качества проверяет каждый важный параметр. Сборка и упаковка подготавливают изделие к отгрузке. Координация цепочки поставок обеспечивает логистику.
От разработки концепции до финальной поставки весь процесс контролируется одним партнером. Такова наша модель.
FAQ
В чём преимущества вакуумного литья по выплавляемым моделям?
Исключительная чистота, превосходная чистота поверхности и возможность литья реактивных сплавов, таких как титановые и никелевые суперсплавы. Пористость сведена к минимуму, а механические свойства максимальны.
Чем вакуумное литье по выплавляемым моделям отличается от традиционного литья по выплавляемым моделям?
Разница заключается в условиях окружающей среды. Традиционное литье осуществляется в воздухе, что приводит к окислению и поглощению газов. Вакуумное литье по выплавляемым моделям происходит в вакууме, что исключает эти дефекты и позволяет использовать высокоэффективные сплавы.
Какой метод литья обеспечивает наилучшую точность размеров?
Как вакуумное литье по выплавляемым моделям, так и стандартное литье по выплавляемым моделям обеспечивают высокую точность — обычно ±0.1 мм или лучше. Среди методов литья литье по выплавляемым моделям является наиболее точным.
Действительно ли вакуумное литье по выплавляемым моделям лучше, чем литье под давлением?
Это зависит от области применения. Литье под давлением быстрее и дешевле для крупносерийного производства алюминиевых деталей. Вакуумное литье по выплавляемым моделям лучше подходит для реактивных сплавов, сложных геометрических форм и применений, где пористость недопустима.
В каких случаях производителям следует отдавать предпочтение ковке, а не литью?
Когда требуется максимальная прочность и устойчивость к усталости, а геометрия достаточно проста для ковки, ковка позволяет выровнять структуру зерна с путем приложения нагрузки. Литье лучше подходит для сложных форм.
Может ли вакуумное литье по выплавляемым моделям заменить обработку на станках с ЧПУ?
Нет. Литье позволяет получать детали, близкие к окончательной форме. Механическая обработка обеспечивает окончательные допуски и критически важные поверхности. Эти два процесса дополняют друг друга, а не конкурируют. Большинство литых деталей требуют некоторой механической обработки после литья.
